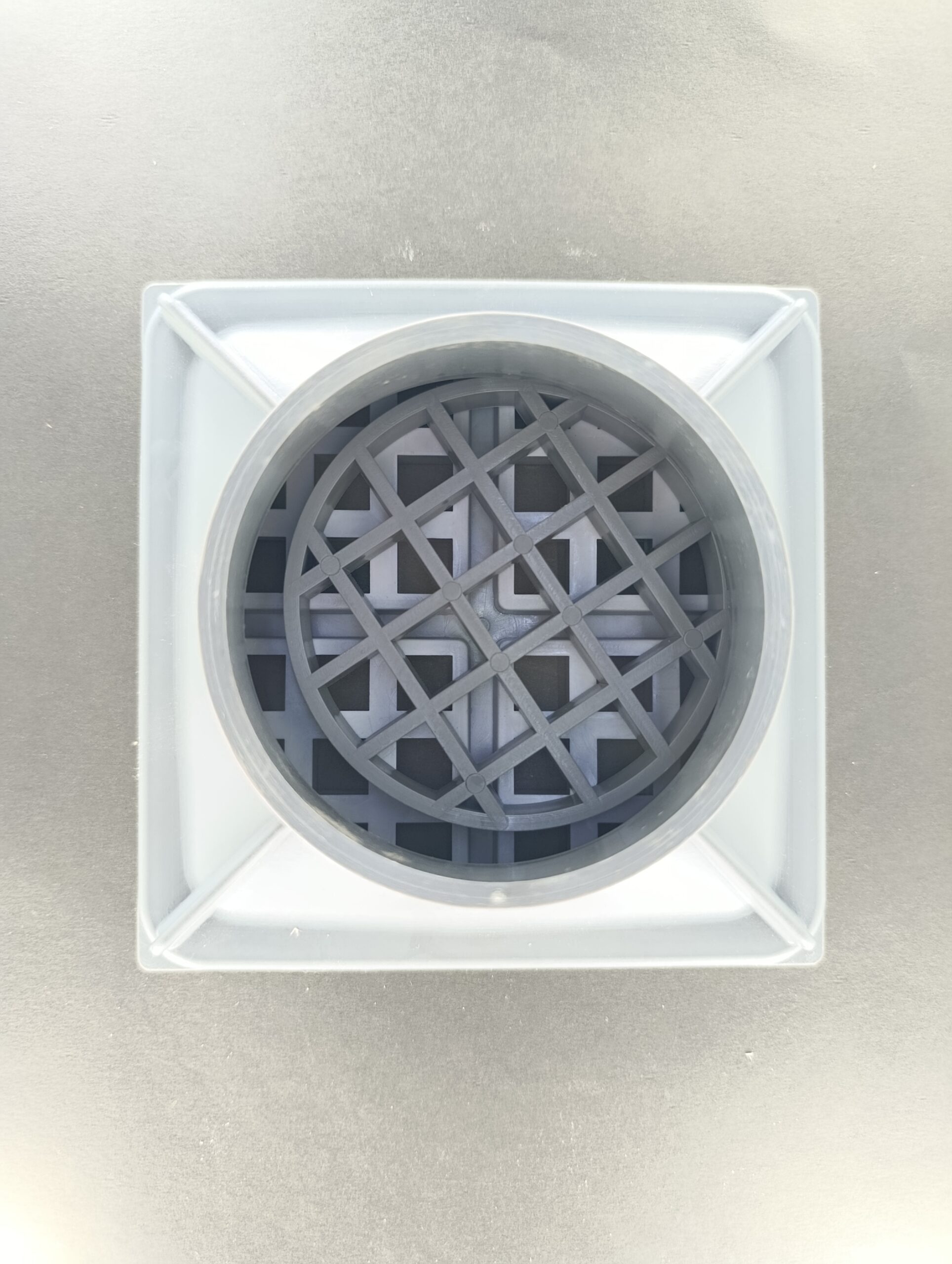

کفشوی بدنه پی وی سی PVC سایز ۱۵x۱۵ با خروجی ۸۰

تعریف محصول

سیستم‌های زهکشی و دفع فاضلاب در بناهای مدرن نقشی محوری در حفظ بهداشت، جلوگیری از آسیب‌های ساختاری ناشی از رطوبت و تضمین آسایش ساکنین ایفا می‌کنند. قلب تپنده این سیستم‌ها در سطح زمین، “کف‌شوی” یا “دریچه تخلیه” است. کف‌شوی بدنه (Floor Drain Body) وظیفه دارد تا آب‌های سطحی تولید شده در فضاهایی مانند حمام‌ها، رختکن‌ها، آشپزخانه‌های صنعتی، بالکن‌ها  کازی تولز و تراس‌ها را به سرعت جمع‌آوری کرده و به شبکه لوله‌کشی فاضلاب هدایت نماید، در حالی که از ورود بوی بد فاضلاب و حشرات به فضای داخلی جلوگیری می‌کند.

کف‌شوی مورد بحث در این بررسی، یک مدل تخصصی و پرکاربرد است که با تلفیق ویژگی‌های فنی و اقتصادی طراحی شده است: کف‌شوی بدنه PVC سایز ۱۵x۱۵ با خروجی ۸۰ میلی‌متر.

۱.۱. مشخصات فنی کلیدی محصول

این محصول با ویژگی‌های زیر تعریف می‌شود:

1. جنس بدنه (Material): PVC (پلی‌وینیل کلراید). این انتخاب ماده اولیه، ویژگی‌های مکانیکی و شیمیایی مهمی را به محصول می‌بخشد.
2. ابعاد صفحه رویی (Grating Surface Dimension): ۱۵ سانتی‌متر در ۱۵ سانتی‌متر ((15 \text{cm} \times 15 \text{cm})). این ابعاد استاندارد، پوشش‌دهی مناسبی را برای محل‌های تخلیه فراهم می‌کند و امکان هماهنگی با ابعاد کاشی‌های رایج ساختمانی را داراست.
3. قطر خروجی (Outlet Diameter): ۸۰ میلی‌متر ((80 \text{mm}) یا DN80). این قطر، نشان‌دهنده ظرفیت تخلیه بالا و اهمیت این کف‌شوی در مسیرهای اصلی زهکشی است.

۱.۲. اهمیت ساندویچی بودن یا بدنه دار بودن

کف‌شوی‌های بدنه دار (Boxed Floor Drains) برخلاف توری‌های تخلیه ساده که مستقیماً بر کازی تولز روی لوله نصب می‌شوند، دارای یک محفظه یا بدنه اصلی هستند. این بدنه مزایای زیر را به همراه دارد:

• ایجاد تراز آب (Water Trap Chamber): امکان ایجاد یک تله آبی (سیفون داخلی) را فراهم می‌آورد که از برگشت بوی فاضلاب جلوگیری می‌کند.
• تنظیم ارتفاع: امکان تنظیم ارتفاع خروجی و بدنه برای متناسب‌سازی با ضخامت لایه‌های کف‌سازی و کاشی‌کاری را فراهم می‌سازد.
• تسهیل نظافت: جمع‌آوری فضولات بزرگتر پیش از ورود به لوله‌ها را میسر می‌سازد.

۲. مزایای استفاده از PVC در ساختار کف‌شوی

پلی‌وینیل کلراید (PVC) به دلیل خواص منحصر به فرد خود، ماده‌ای بسیار محبوب در صنعت لوله‌کشی و تجهیزات بهداشتی مدرن است. در مورد کف‌شوی، این مزایا مستقیماً بر دوام و عملکرد سیستم تأثیر می‌گذارند:

۲.۱. مقاومت شیمیایی استثنایی

PVC یک پلیمر ترموپلاستیک است که در برابر طیف وسیعی از مواد شیمیایی مقاوم است.

• مقاومت در برابر مواد شوینده و اسیدی: محلول‌های تمیزکننده، سفیدکننده‌ها، شوینده‌های قوی و حتی اسیدها و بازهای ضعیف موجود در فاضلاب‌های خانگی و تجاری، هیچ تأثیری بر ساختار PVC ندارند. این امر تضمین می‌کند که با گذشت زمان، بدنه دچار کازی تولز تخریب یا پوسته پوسته شدن نمی‌شود.
• عدم خوردگی (زنگ‌زدگی): برخلاف آهن یا فولاد، PVC به هیچ عنوان دچار زنگ‌زدگی الکتروشیمیایی یا خوردگی ناشی از رطوبت مداوم نمی‌شود. این ویژگی طول عمر محصول را به طور چشمگیری افزایش می‌دهد.

۲.۲. دوام و طول عمر بالا

در محیطی که دائماً در معرض رطوبت، تغییرات دما و فشارهای ساختاری ناشی از تردد است، دوام ماده حیاتی است.

• مقاومت در برابر رطوبت و پوسیدگی: PVC کاملاً ضد آب است و تحت تأثیر پوسیدگی میکروبی یا قارچی قرار نمی‌گیرد.
• مقاومت در برابر شوک حرارتی: اگرچه PVC دارای محدودیت دمایی است (معمولاً تا حدود ۶۰ درجه سانتی‌گراد برای کاربردهای مداوم)، برای تخلیه آب‌های گرم خانگی کاملاً مناسب است و تغییرات دمایی معمولی باعث ترک خوردگی آن نمی‌شود.

۲.۳. ملاحظات نصب و اجرا

وزن، اتصالات و سهولت کار با PVC نقش مهمی در کاهش هزینه‌های اجرایی دارد.

• وزن سبک: وزن بسیار کمتر نسبت به برنج، چدن یا استیل، جابجایی، نگهداری در انبار و نصب را آسان‌تر می‌کند.
• اتصالات چسبی و مکانیکی: اتصال دهانه‌های PVC به لوله‌های فاضلاب PVC (معمولاً با استفاده از چسب مخصوص PVC) بسیار قوی، آب‌بندی شده و دائمی است. این اتصالات نیاز به جوشکاری یا اتصالات پیچیده مکانیکی ندارند.
• قابلیت ماشین‌کاری: برش، سوراخ‌کاری و تنظیم ابعاد در محل پروژه با ابزارهای ساده قابل انجام است.

۲.۴. مزیت اقتصادی

در بازارهای ساختمانی، PVC یکی از مقرون به صرفه‌ترین مواد اولیه با عملکرد بالا محسوب می‌شود. در کازی تولز مقایسه با کف‌شوی‌های ساخته شده از استنلس استیل گرید ۳۰۴ یا ۳۱۶، مدل‌های PVC می‌توانند با کسری از قیمت تمام شوند، بدون آنکه مقاومت شیمیایی پایه‌ای را از دست بدهند.

۲.۵. ویژگی‌های هیدرولیکی سطح داخلی

سطح داخلی لوله‌ها و محفظه‌های PVC عموماً بسیار صاف است. این صافی (کاهش ضریب زبری) تأثیر مستقیمی بر کاهش تلفات اصطکاکی و جلوگیری از چسبیدن و تجمع مواد زائد دارد:

[
\text{میزان گرفتگی} \propto \frac{1}{\text{صافی سطح داخلی}} ]

سطح صاف باعث می‌شود مو، چربی یا رسوبات کمتر به دیواره‌ها چسبیده و راحت‌تر توسط جریان آب شسته شوند.

۳. اهمیت خروجی ۸۰ میلی‌متری (DN80) در زهکشی

انتخاب قطر خروجی برای یک کف‌شوی یک تصمیم مهندسی است که مستقیماً با میزان آبدهی مورد انتظار و اهمیت آن مسیر در شبکه فاضلاب مرتبط است. قطر ۸۰ میلی‌متر (DN80) یک سایز استاندارد برای خطوط اصلی تخلیه در واحدهای مسکونی و تجاری کوچک است.

۳.۱. ظرفیت تخلیه و محاسبات جریان

ظرفیت تخلیه یک لوله با قطر آن رابطه تصاعدی دارد. فرمول هیزن-ویلیامز یا معادله مَنینگ برای تخمین سرعت جریان مورد استفاده قرار می‌گیرد. در یک شیب استاندارد، یک خروجی ۸۰ میلی‌متری می‌تواند حجم قابل توجهی آب را منتقل کند.

اگرچه ظرفیت دقیق به شیب بستگی دارد، به طور کلی:

• خروجی ۵۰ یا ۶۳ میلی‌متری: اغلب برای تخلیه مستقیم از یک سینک یا یک واحد کازی تولز دوش کوچک کافی هستند.
• خروجی ۸۰ میلی‌متری (DN80): این سایز ظرفیت تخلیه را تقریباً دو برابر افزایش می‌دهد. این ظرفیت برای حمام‌های بزرگ، رختشویخانه‌ها، اتاق‌های موتورخانه، یا فضاهایی که چندین خروجی آب (مانند دوش‌های متعدد) به یک نقطه تخلیه متصل می‌شوند، ایده‌آل است.

۳.۲. کاهش ریسک گرفتگی (Clogging Reduction)

یکی از بزرگترین چالش‌ها در زهکشی، گرفتگی مسیر است.

[
\text{احتمال گرفتگی} \propto \frac{\text{قطر خروجی}}{\text{حجم مواد جامد ورودی}} ]

قطر بزرگتر به مواد جامد (مانند موهای بلند، بقایای صابون، یا پرز لباس‌ها) اجازه می‌دهد تا از یک منطقه تنگ عبور کنند بدون اینکه در آنجا گیر کنند. در خروجی‌های ۸۰ میلی‌متری، ریسک انباشتگی مواد در محل اتصال کف‌شوی به لوله به شدت کاهش می‌یابد.

۳.۳. کاربرد در مسیرهای اصلی و رایزرها

در طراحی سیستم‌های فاضلاب (Drainage System Design)، معمولاً شاخه‌های کازی تولز فرعی (Lateral Drains) با قطرهای کوچک‌تر به لوله‌های اصلی (Main Stacks) متصل می‌شوند. کف‌شوی‌های DN80 معمولاً برای تخلیه‌هایی انتخاب می‌شوند که:

1. به صورت مستقیم به لوله‌های افقی اصلی که به رایزر متصل می‌شوند، متصل می‌گردند.
2. در ساختمان‌هایی که به دلیل معماری خاص، نیاز به انتقال سریع آب از نقطه جمع‌آوری به لوله اصلی دارند.

۴. ملاحظات اجرایی، نصب و نگهداری

اجرای صحیح کف‌شوی PVC ۱۵x۱۵ با خروجی ۸۰ مستلزم رعایت دقیق استانداردهای نقشه‌برداری و ساختمانی است تا عملکرد مطلوب تضمین شود.

۴.۱. تنظیم شیب کف (Slope Establishment)

عملکرد موفق یک کف‌شوی وابسته به هندسه کف اطراف آن است. آب باید تحت تأثیر نیروی جاذبه به سمت دهانه کف‌شوی حرکت کند.

• استاندارد شیب: حداقل شیب توصیه شده در استانداردهای ساختمانی برای مسیرهای تخلیه به سمت کف‌شوی‌ها، اغلب ۱ درصد (به ازای هر متر، ۱ سانتی‌متر افت ارتفاع) یا نهایتاً ۲ درصد است. [ \text{شیب مطلوب} \geq 1% ]
• اجرای شیب‌بندی: شیب باید به گونه‌ای اجرا شود که از چهار گوشه محیط ۱۵x۱۵ به سمت مرکز (دهانه تخلیه) همگرا شود. این کار معمولاً با تنظیم دقیق ملات زیر کاشی انجام می‌گیرد.

۴.۲. تراز بودن و هم‌سطحی (Leveling and Flush Mounting)

یکی از جنبه‌های زیبایی‌شناختی و فنی مهم، هم‌سطح بودن صفحه رویی (توری) با سطح نهایی کاشی یا سنگ کف است.

• نصب دقیق: باید اطمینان حاصل شود که لبه‌های بدنه کف‌شوی کاملاً در برابر لایه زیرین تراز شده‌اند و پس از نصب کاشی، صفحه رویی نباید برجسته باشد یا بیش از حد پایین‌تر از سطح کاشی قرار گیرد. برجستگی باعث ایجاد دست‌انداز شده و فرورفتگی باعث جمع شدن آب راکد در اطراف آن می‌شود.
• اتصال به کاشی‌کاری: در مدل‌های PVC، اغلب از یک فلنج (لبه) در اطراف بدنه کازی تولز استفاده می‌شود تا ضمن ایجاد سطح مناسب برای چسبیدن ملات، اتصال آب‌بندی شده‌ای با لایه عایق رطوبتی زیرین (Waterproofing Membrane) ایجاد کند.

۴.۳. آب‌بندی سیستم (Waterproofing Integrity)

از آنجایی که کف‌شوی‌ها محل‌های بالقوه نشت در سیستم عایق رطوبتی هستند، دقت در مرحله نصب حیاتی است.

1. آماده‌سازی فلنج: پیش از بتن‌ریزی یا کاشی‌کاری، غشای آب‌بندی باید به درستی و با استفاده از چسب یا جوش حرارتی (بسته به نوع غشا) به فلنج‌های جانبی کف‌شوی متصل شود تا یکپارچگی سد رطوبتی حفظ گردد.
2. اتصال به لوله: اتصال خروجی ۸۰ میلی‌متری به شبکه لوله‌کشی باید با دقت فراوان با استفاده از چسب‌های مخصوص PVC انجام گیرد تا از نفوذ آب به زیر کف یا دیوارها جلوگیری شود.

۴.۴. نگهداری و دسترسی

اگر مدل کف‌شوی مورد نظر دارای تله آب و درب متحرک باشد، باید اصول نگهداری رعایت شود:

• نظافت دوره‌ای: با توجه به ظرفیت تخلیه بالا، ممکن است مواد جامد بیشتری جمع‌آوری شود. سرویس‌های دوره‌ای (حداقل سالی یک بار) برای تخلیه و شستشوی سیفون داخلی توصیه می‌شود.
• بررسی گرفتگی: اگرچه قطر ۸۰ میلی‌متر ریسک گرفتگی را کاهش می‌دهد، اما تجمع مداوم مواد آلی یا چربی می‌تواند منجر به کاهش جریان شود که نیازمند استفاده از ابزارهای مناسب برای رفع گرفتگی در این سایز لوله خواهد بود.

۵. جمع‌بندی و نتیجه‌گیری

کف‌شوی بدنه PVC ۱۵x۱۵ با خروجی ۸۰ میلی‌متر نمونه‌ای بارز از یک راه‌حل مهندسی‌شده است که  کازی تولز بر سه اصل کلیدی متمرکز شده است: دوام بالا، کارایی هیدرولیکی عالی و مقرون به صرفه بودن.

خلاصه نقاط قوت:

1. طول عمر تضمین شده: به دلیل مقاومت کامل PVC در برابر خوردگی و مواد شیمیایی.
2. ظرفیت تخلیه عالی: خروجی ۸۰ میلی‌متری (DN80) اطمینان می‌دهد که حجم زیادی از آب به سرعت دفع می‌شود و از سرریز شدن جلوگیری می‌گردد.
3. کاهش نگهداری: سطح داخلی صاف و قطر بزرگ، احتمال گرفتگی را به حداقل می‌رساند.
4. اقتصادی: هزینه‌های خرید و نصب آن به مراتب پایین‌تر از جایگزین‌های فلزی سنگین است.

این محصول یک انتخاب ایده‌آل برای ساختمان‌هایی است که در آن‌ها حجم بالای تخلیه مورد نیاز است، مانند حمام‌های بزرگ، رختشویخانه‌ها و مناطق صنعتی سبک، و نیازمند سیستمی هستند که بتواند در برابر شرایط محیطی سخت برای دهه‌ها بدون نقص کار کند.
