کفشوی خطی پی وی سی PVC استیل (مدل 6×40) خروجی 63

تعریف و اهمیت استراتژیک کفشوی خطی

کفشوی خطی (Linear Drain Channel)، که در صنایع تأسیساتی با نام‌هایی نظیر آبرو، گاتر، یا دریچه تخلیه آب سطحی نیز شناخته می‌شود، یک سیستم مهندسی شده برای جمع‌آوری سریع و کارآمد آب‌های اضافی از سطوح افقی است. هدف اصلی این سیستم،  کازی تولز مدیریت مؤثر آب‌های سطحی، جلوگیری از نفوذ رطوبت به ساختارهای زیرین، ممانعت از رشد قارچ و جلبک ناشی از مانداب، و حفظ زیبایی بصری فضاهای طراحی شده است.

مدل مورد بحث، کفشوی خطی 6×40 با بدنه PVC و درب استیل، نمایانگر یک استاندارد نوین در اجرای سیستم‌های زهکشی است که سعی دارد مزایای سهولت کاربری پلاستیک‌ها را با استحکام و زیبایی فولاد ضد زنگ ترکیب نماید. این راهنما به تشریح کامل جنبه‌های فنی، دستورالعمل‌های اجرایی و استانداردهای کیفی این محصول می‌پردازد.

۲. تشریح دقیق مشخصات فنی و ساختاری

این کفشو بر اساس سه مؤلفه اساسی تعریف و طبقه‌بندی می‌شود: ابعاد هندسی، جنس بدنه اصلی (کانال) و جنس درپوش یا شبکه جمع‌آوری.

الف. ابعاد هندسی (6×40): تحلیل ظرفیت و ماژولار بودن

ابعاد ذکر شده (6×40) به طور معمول بر حسب سانتی‌متر (cm) در نظر گرفته می‌شود و نشان‌دهنده مقطع عرضی کانال است.

عرض مؤثر (6 cm):

• محدوده کاربری: عرض 6 سانتی‌متر یک انتخاب بهینه برای فضاهایی است که نیاز به ظرافت کزی تولز طراحی و حداقل اشغال فضا دارند، مانند سرویس‌های بهداشتی مدرن، اتاق‌های بخار و فضاهای داخلی مسکونی.
• محاسبه ظرفیت تخلیه (Q): ظرفیت تخلیه آب (بر حسب لیتر بر ثانیه) تابعی از عرض، شیب کف کانال و ضریب اصطکاک سطح است. برای یک عرض 6 سانتی‌متر، با فرض شیب استاندارد 1٪ و طول متناسب، توانایی جمع‌آوری حجم قابل توجهی از آب را داراست. [ Q \propto W \times i ] که ( W ) عرض و ( i ) شیب است.

طول ماژولار (40 cm):

• انعطاف‌پذیری در نصب: طول 40 سانتی‌متری نشان‌دهنده واحد استاندارد تولید است. این طراحی ماژولار به پیمانکاران اجازه می‌دهد تا با اتصال سریالی (End-to-End) این واحدها، طول مورد نیاز مسیر زهکشی را به راحتی پوشش دهند.
• سیستم اتصال: نقاط اتصال دو سر ماژول‌ها باید دارای زبانه و شیار (Tongue and Groove) دقیق باشند کازی تولز پس از نصب و آب‌بندی با چسب‌های مخصوص PVC، یکپارچگی و عدم نشتی در طول خط فراهم شود.

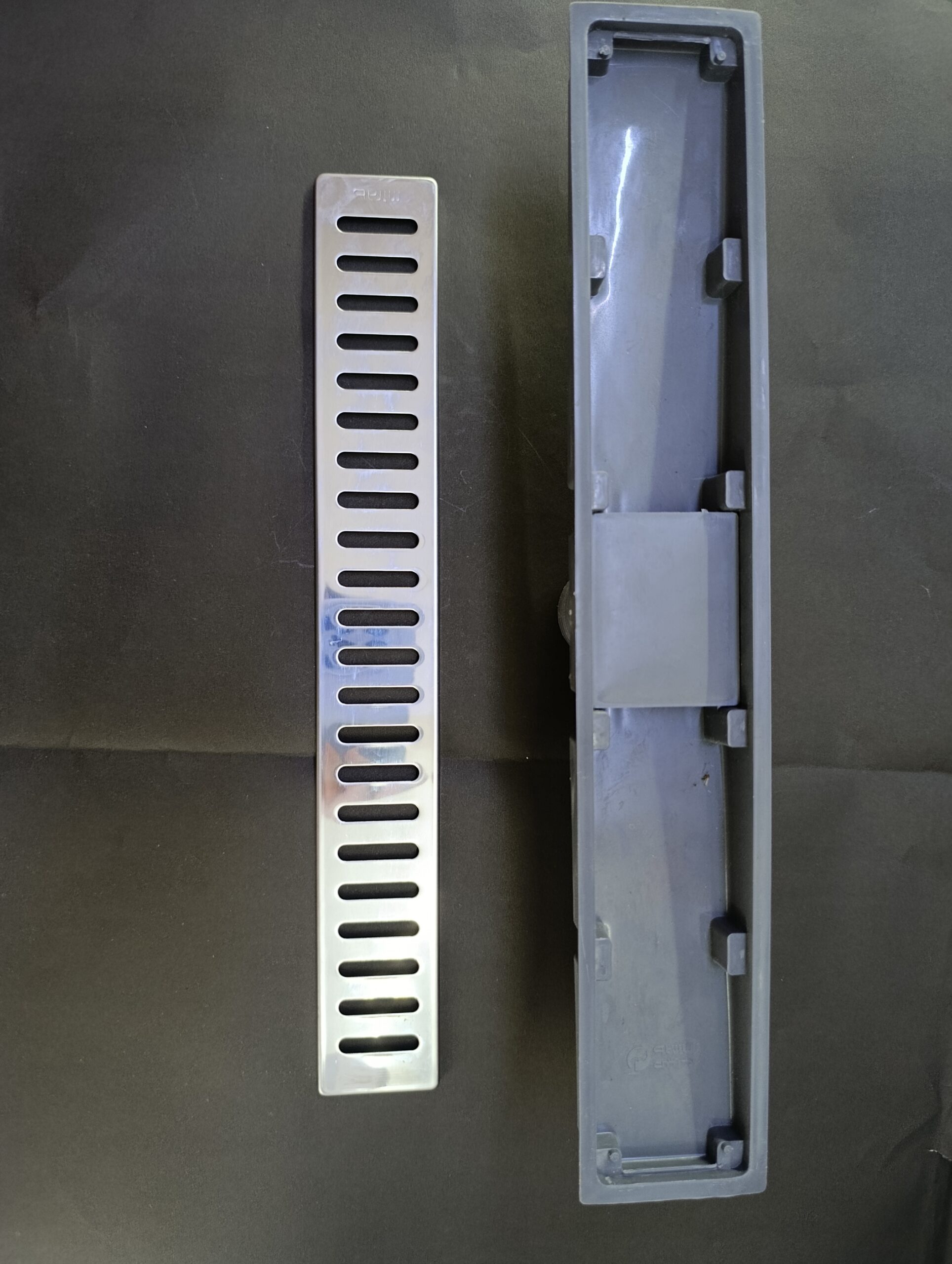

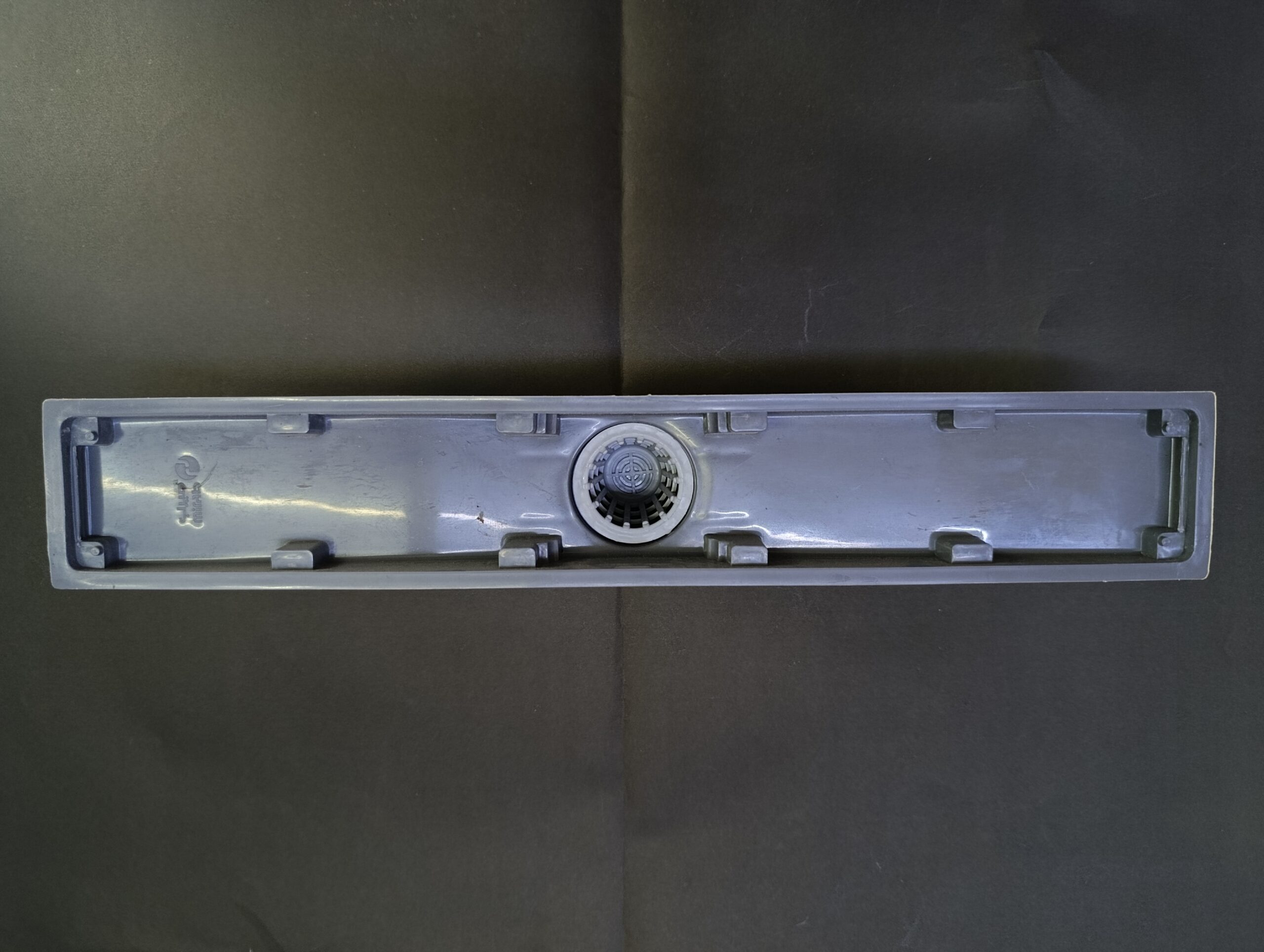

ب. جنس بدنه: پلی‌وینیل کلراید (PVC)

بدنه اصلی کانال زهکشی از PVC (کلاس مقاومت بالا) ساخته می‌شود که مزایای زیر را به همراه دارد:

1. مقاومت شیمیایی بالا (Chemical Resistance): PVC به طور ذاتی در برابر اکثر اسیدها، بازها و مواد شوینده متداول مورد استفاده در محیط‌های خانگی و صنعتی سبک (مانند کلر، مواد ضدعفونی کننده، و شوینده‌های اسیدی رقیق) مقاوم است و دچار تجزیه یا ترک‌خوردگی نمی‌شود.
2. ایمنی در برابر خوردگی (Corrosion Proof): برخلاف فلزات سنتی، PVC هرگز دچار زنگ‌زدگی (Oxidation) نمی‌شود، حتی در شرایط رطوبت دائمی.
3. خواص حرارتی و عایق: PVC دارای ضریب انتقال حرارت پایینی است، بنابراین تبادل حرارتی کمتری با محیط اطراف دارد.
4. نصب و حمل و نقل: وزن سبک PVC به کاهش هزینه‌های لجستیکی و افزایش سرعت و ایمنی نصب کمک می‌کند.
5. استاندارد تولید: برای اطمینان از دوام، PVC مورد استفاده باید دارای تثبیت‌کننده‌های UV (در صورت کاربرد فضای باز) کازی تولز و مقاومت فشاری طبق استاندارد ISO 307 باشد.

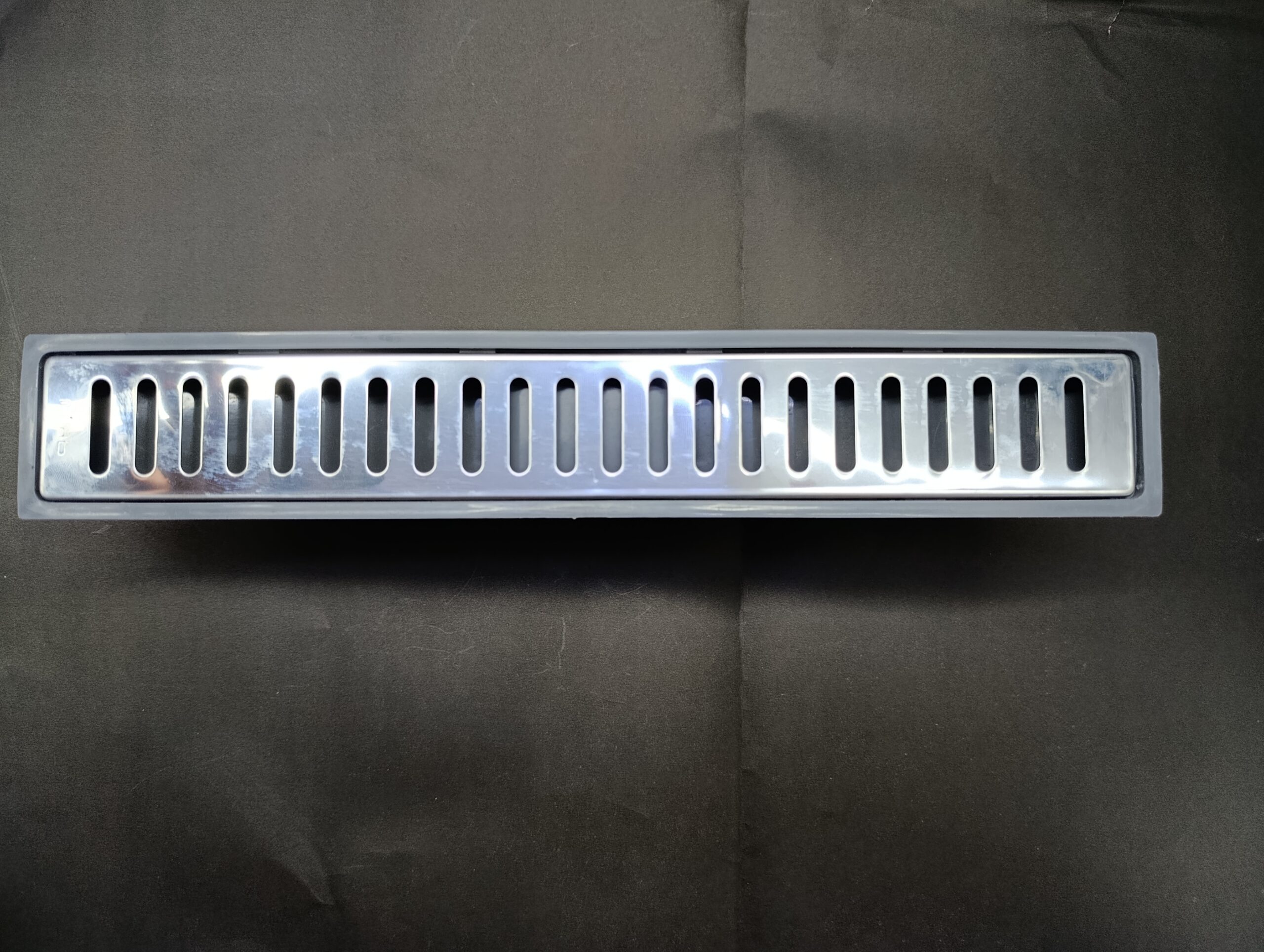

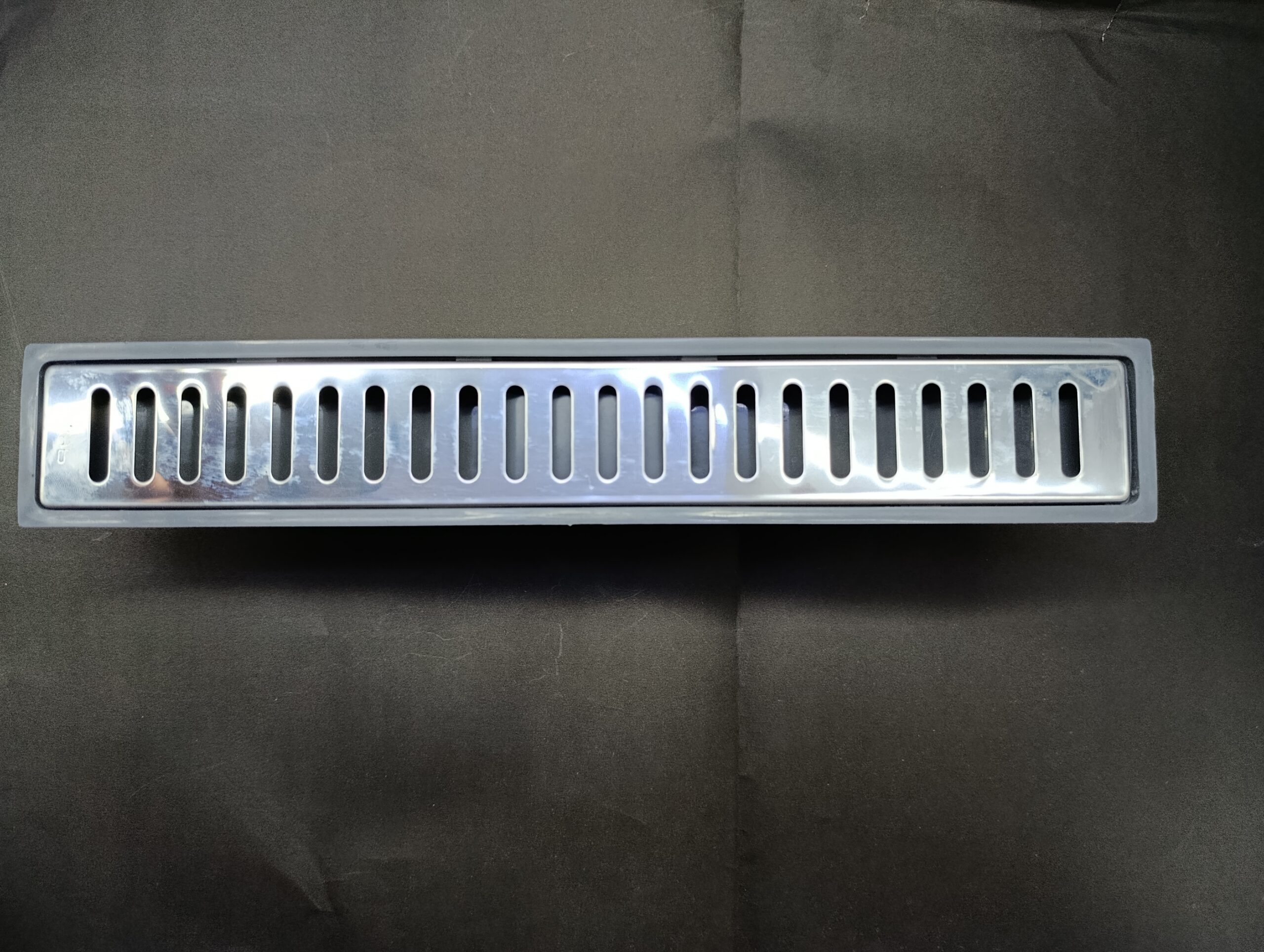

ج. درب (توری) استیل: تضمین دوام سطحی و زیبایی

سطح رویی کفشو که در معرض دید و تماس مستقیم با محیط است، از استیل (فولاد ضد زنگ) ساخته می‌شود.

1. نوع استیل: معمولاً از گرید استیل 304 (SS304) استفاده می‌شود که تعادل خوبی بین مقاومت در برابر خوردگی و هزینه ارائه می‌دهد. در محیط‌های بسیار خورنده (مانند کنار استخرهای کلردار با غلظت بالا)، ممکن است استفاده از استیل 316 (SS316) توصیه شود.
2. مقاومت مکانیکی (Load Bearing): درب‌های استیل توانایی تحمل بارهای نقطه‌ای و گسترده را دارند. در مدل‌های مورد استفاده در پارکینگ‌ها یا حیاط‌ها، ضخامت ورق استیل باید حداقل 1.5 تا 2 میلی‌متر باشد تا طبقه‌بندی باربری (مثلاً کلاس A1 یا A2 طبق استاندارد EN 1433) را پوشش دهد.
3. طراحی توری: طراحی سوراخ‌ها یا شیارهای شبکه باید به گونه‌ای باشد که:
   • حداکثر سطح باز برای عبور آب فراهم شود (Open Area Ratio).
   • قطر یا عرض شکاف‌ها به اندازه‌ای کوچک باشد که از عبور زباله‌های بزرگ، سنگریزه و پوشش‌های کف (مانند کاشی‌های کوچک) جلوگیری کند.

۳. مزایا، معایب و حوزه‌های کاربردی تخصصی

ترکیب PVC و استیل یک راه حل میانی با کاربری گسترده ایجاد می‌کند.

الف. تحلیل تطبیقی مزایا

ویژگی فنیمزیت نتیجه شده در عملتأثیر بر پروژهبدنه PVC مقاوم در برابر اسیدعدم پوسیدگی در مواجهه با فاضلاب‌های بهداشتیطول عمر بسیار بالا، کاهش هزینه‌های نگهداریدرب استیل 304زیبایی ظاهری مدرن و مقاومت در برابر ضربهارتقاء سطح کیفی طراحی داخلی و خارجیطراحی ماژولار 40 سانتی‌متریسهولت در تغییر طول مسیر زهکشیکاهش ضایعات مصالح و انعطاف‌پذیری در نقشه‌کشیشیب‌بندی داخلی بدنه PVCهدایت سریع آب به سمت کازی تولز خروجیکاهش پتانسیل ماندابی و رسوب‌گذاری در طول کانال

ب. حوزه‌های کاربردی تفکیک شده

این مدل کفشو برای محیط‌هایی ایده‌آل است که نیازمند ترکیبی از مقاومت شیمیایی و ظاهر مناسب هستند:

1. فضاهای مسکونی لوکس (حمام‌ها و مستر روم‌ها): جایی که زیبایی درب استیل با نیاز به تخلیه سریع آب حمام تلفیق می‌شود.
2. استخرها و مناطق پیرامونی (Pool Decks): استیل در برابر محلول‌های کلر مقاوم است و PVC از خوردگی ناشی از رطوبت دائمی جلوگیری می‌کند.
3. تراس‌های بزرگ و روف گاردن‌ها: برای جمع‌آوری آب باران با امکان دسترسی آسان به بخش زیرین برای نظافت.
4. آشپزخانه‌های صنعتی سبک و مناطق آماده‌سازی مواد غذایی: جایی که شستشوی مداوم کازی تولز با مواد شوینده وجود دارد اما بارهای ترافیکی سنگین (مانند ماشین‌آلات) مورد انتظار نیست.

ج. ملاحظات عملکردی (جلوگیری از بوی نامطبوع)

یکی از چالش‌های کفشوها، جلوگیری از بازگشت گازهای فاضلاب است. این مدل‌ها معمولاً باید با یک سیفون داخلی (Trap) یا یک بند ژئوتکستایل رطوبتی در انتهای مسیر (در صورت استفاده در فضای باز) ترکیب شوند تا از ورود بو به فضای مورد استفاده جلوگیری شود. اطمینان از اتصال صحیح به دریچه Siphonic یا T-Trap در انتهای هر بخش 40 سانتی‌متری حیاتی است.

۴. راهنمای جامع نصب، اجرا و نگهداری تخصصی

نصب صحیح کفشوی خطی مستلزم رعایت دقیق مراحل زیر برای اطمینان از عملکرد هیدرولیکی و دوام سازه‌ای است.

۴.۱. مرحله پیش از اجرا (برنامه‌ریزی و تراز اولیه)

1. تعیین خط مرکزی و عمق (Setting Out): مسیر دقیق کانال باید بر اساس نقشه‌های معماری مشخص شود. عمق نصب باید به گونه‌ای تنظیم شود که کف کانال حداقل 1 تا 2 سانتی‌متر زیر سطح نهایی کف‌سازی قرار گیرد و شیب‌دهی مؤثر باشد.
2. تنظیم شیب هیدرولیکی: شیب مورد نیاز برای تخلیه مؤثر باید در طول مسیر تأمین شود.
   • حداقل شیب توصیه‌شده: ( i_{\text{min}} = 0.5% ) (نیم درصد).
   • شیب بهینه: ( i_{\text{opt}} = 1.0% ) تا ( 1.5% ).
   • نکته: شیب باید از انتهای مسیر به سمت نقطه خروجی (متصل به رایزر یا لوله اصلی) باشد.

۴.۲. مرحله نصب بدنه PVC

1. آماده‌سازی بستر: بستر زیرین باید از مصالح پایدار (مانند بتن ریزی دستی یا کمپکت شده) آماده شود.
2. تثبیت اولیه: اولین بخش 40 سانتی‌متری در محل خروجی لوله اصلی قرار داده شده و به صورت موقت تراز می‌شود.
3. ایجاد تکیه‌گاه و قالب‌گیری: برای جلوگیری از جابجایی کانال در حین بتن‌ریزی اطراف، نیاز به ساخت یک قالب یا تکیه‌گاه موقت وجود دارد.
4. اتصال ماژول‌ها: ماژول‌های بعدی به صورت سریالی به یکدیگر متصل می‌شوند. استفاده از چسب سیلیکونی مخصوص PVC یا چسب بتونه‌ای برای درزگیری کامل اتصالات طولی الزامی است.
5. پوشش‌دهی و بتن‌ریزی:
   • اطراف و زیر کانال باید با بتن با عیار مناسب (مثلاً C20) پر شود تا از انتقال نیروهای خارجی به بدنه PVC جلوگیری شود.
   • باید مراقب بود که مخلوط بتن وارد شیار درب یا دهانه تخلیه نشود.

۴.۳. نصب درب استیل و کاشی‌کاری نهایی

1. قاب‌بندی درب: درب استیل معمولاً دارای یک قاب لبه‌دار است. پس از خشک شدن کامل بتن اطراف، درب در جای خود قرار می‌گیرد.
2. نصب کاشی: اگر کفپوش کاشی است، کاشی‌ها باید تا لبه داخلی قاب استیل نصب شوند. یک فاصله میلی‌متری کوچک بین لبه کاشی و لبه استیل باید برای جذب انبساط حرارتی در نظر گرفته شود.
3. آب‌بندی محیط کاشی: محل اتصال کاشی به قاب استیل باید با درزگیرهای پلی‌اورتان (PU) یا سیلیکون‌های مخصوص محیط‌های مرطوب آب‌بندی شود تا از نفوذ آب به زیر کاشی و تماس آن با اتصالات PVC جلوگیری شود.

۴.۴. دستورالعمل‌های نگهداری و عیب‌یابی

کفشوی خطی 6×40 با درب استیل نیاز به نگهداری دوره‌ای ساده دارد:

1. تمیزکاری روتین: هر 2 تا 4 هفته، درب استیل باید برداشته شود. با توجه به عمق کم (6 سانتی‌متر)، جمع شدن مو، چربی و رسوبات در این بخش شایع است. این مواد باید به صورت دستی برداشته شوند.
2. بررسی سیفون (در صورت وجود): اگر سیستم مجهز به سیفون است، باید اطمینان حاصل شود که آب در تله سیفون باقی مانده و مانع ورود هوا و بو می‌شود.
3. بازرسی اتصالات: سالی یک بار، وضعیت درزگیری‌های بتنی و سیلیکونی اطراف کانال کنترل شود. ترک‌ها یا نفوذ آب باید بلافاصله با مواد آب‌بند مرغوب ترمیم شوند.
4. نظافت شیمیایی: در صورت نیاز به ضدعفونی، از شوینده‌های اسیدی یا قلیایی با غلظت پایین استفاده شود و مدت زمان تماس آن‌ها با بدنه PVC کنترل گردد (اگرچه PVC مقاوم است، تماس طولانی با مواد شیمیایی غلیظ توصیه نمی‌شود).

۵. استانداردهای فنی تکمیلی و مرجع‌بندی

برای اطمینان از کیفیت محصول و اجرای آن، رجوع به استانداردهای بین‌المللی مرتبط ضروری است:

1. استاندارد EN 1433 (اروپا): این استاندارد اروپایی مشخصات مربوط به سیستم‌های زهکشی سطحی، از جمله الزامات باربری، مقاومت به خوردگی و الزامات طراحی توری‌ها را تعیین می‌کند. مدل 6×40 باید حداقل کلاس‌های A15 (فضاهای پیاده‌رو) یا B125 (پارکینگ‌های سبک) را کسب کند.
2. استاندارد ASTM D1784 (برای PVC): این استاندارد به طبقه‌بندی خواص فیزیکی و شیمیایی پلیمرهای سخت PVC می‌پردازد که بدنه محصول از آن پیروی می‌کند.
3. تأثیرات حرارتی و انبساط: PVC دارای ضریب انبساط حرارتی بالاتری نسبت به مصالح بنایی است. این امر در طراحی درزهای انبساط و استفاده از درزگیرهای انعطاف‌پذیر در نقاط اتصال به سازه اصلی مد نظر قرار می‌گیرد.

۵.۱. ملاحظات محیطی (بازیافت و پایداری)

PVC به عنوان یک ماده ترموپلاستیک، قابلیت بازیافت دارد. در پایان عمر مفید محصول، جداسازی بدنه PVC از درپوش استیل باید به سادگی صورت پذیرد تا قطعات برای بازیافت به چرخه تولید بازگردند، که این امر پایداری محیط زیستی پروژه را افزایش می‌دهد.

۶. جمع‌بندی و نتیجه‌گیری

کفشوی خطی 6×40 با بدنه PVC و درب استیل، یک راه حل مهندسی شده مدرن است که پاسخگوی نیازهای طراحی روز در مدیریت آب‌های سطحی می‌باشد. ترکیب این دو ماده، دوام لازم در برابر عوامل محیطی (PVC) و زیبایی و استحکام مکانیکی در ناحیه تماس (استیل) را تضمین می‌کند. اجرای دقیق بر اساس شیب‌بندی صحیح و استفاده از متریال آب‌بندی مناسب در نقاط اتصال، کلید بهره‌برداری طولانی‌مدت و بدون نقص از این سیستم زهکشی است.
